Applications techniques des systèmes de support de ressorts à gaz
1. Introduction
Support de ressort à gaz , parfois appelés vérins à gaz ou supports de vérin à gaz, sont des dispositifs mécaniques qui utilisent du gaz comprimé pour fournir une force contrôlée pour soulever, abaisser et soutenir des objets. Contrairement aux ressorts mécaniques traditionnels, les ressorts à gaz offrent un contrôle de mouvement fluide, réglable et précis, ce qui les rend idéaux pour les applications d'ingénierie modernes.
2. Comment fonctionnent les supports de ressort à gaz

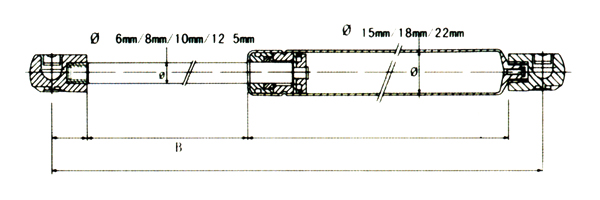

Un ressort à gaz typique se compose de :
Bouteille : contient du gaz sous pression (généralement de l'azote).
Tige de piston : entre et sort du cylindre pour créer une force.
Joints et amortisseurs : assurent un mouvement fluide et préviennent les fuites.

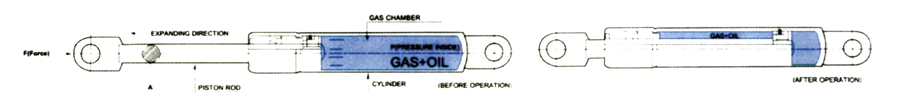

Lorsque la tige du piston est poussée dans le cylindre, le gaz comprimé résiste au mouvement et stocke de l'énergie. Lorsque la tige s'étend, elle libère de l'énergie pour aider à soulever ou à maintenir la charge. Certains ressorts à gaz comprennent des mécanismes d'amortissement pour un mouvement lent et contrôlé.
3. Types de supports de ressorts à gaz
Ressorts à gaz standard : fournissent une force uniforme pour soulever ou contrebalancer des poids.
Ressorts à gaz réglables : permettent des ajustements de force pour différentes charges.
Ressorts à gaz verrouillables : peuvent se verrouiller en position pour plus de stabilité.
Ressorts à gaz amortis : contrôlez la vitesse et évitez les mouvements brusques, utiles pour les applications critiques en matière de sécurité.
4. Applications d'ingénierie clés
a) Industrie automobile
Supports de capot et de coffre : Support de levage à ressort à gaz rendre l'ouverture et la fermeture fluides, réduisant ainsi la pression sur les utilisateurs.
Systèmes de levage de hayon : aident à soulever les hayons lourds sans effort.
Mécanismes de réglage du siège : permettent des réglages en douceur de l'inclinaison et de la hauteur.
b) Aérospatiale et transports
Bacs et panneaux supérieurs : les ressorts à gaz aident à sécuriser et à faciliter l'ouverture/fermeture des compartiments.
Sièges d'avion et systèmes de chargement : offrent un contrôle précis des mouvements sous des charges variables.
c) Machines industrielles
Protections et trappes de machines : les ressorts à gaz permettent un accès facile aux machines tout en assurant la sécurité.

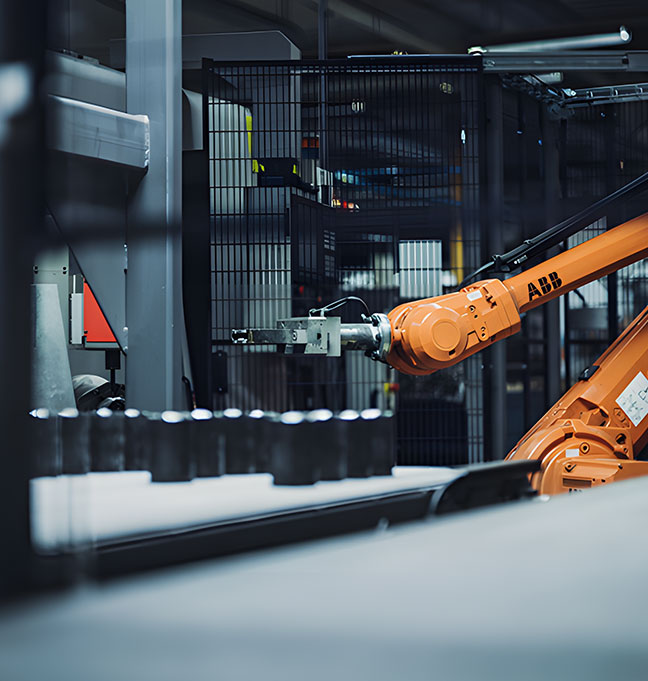

Bras robotisés et portes d'équipement : un mouvement fluide réduit l'usure et améliore la sécurité de l'opérateur.
d) Meubles et produits de consommation
Armoires et lits relevables : les ressorts à gaz réduisent l'effort et empêchent les claquements accidentels.
Chaises ergonomiques : les mécanismes de levage à ressort à gaz permettent un réglage facile de la hauteur.
5. Avantages dans les applications d'ingénierie
Mouvement contrôlé : réduit les mouvements brusques, évitant ainsi les blessures ou les dommages.
Gestion de la charge : contrebalance les poids lourds, minimisant ainsi les efforts.
Conception compacte : permet d'économiser de l'espace par rapport aux alternatives mécaniques.
Longévité : Haute qualité support de levage à vérin à gaz peut durer des milliers de cycles.
Personnalisation : la force et l'amortissement réglables répondent aux besoins d'ingénierie spécifiques.
6. Considérations de conception
Lors de l’intégration de systèmes de support à ressorts à gaz, les ingénieurs doivent prendre en compte :
Poids de la charge et centre de gravité : détermine la force du ressort requise.
Longueur de course : jusqu'où le ressort doit s'étendre ou se comprimer.
Orientation de montage : le montage vertical ou horizontal affecte les performances.
Conditions environnementales : La température et l’exposition à l’humidité ou aux produits chimiques peuvent avoir un impact sur la longévité.
Exigences de sécurité : des dispositifs d'amortissement ou de verrouillage peuvent être nécessaires pour empêcher tout mouvement accidentel.
7. Tendances émergentes
Ressorts à gaz intelligents : équipés de capteurs pour le retour de position.
Matériaux légers : l'aluminium et les composites réduisent le poids pour une utilisation dans l'aérospatiale et l'automobile.
Systèmes hybrides : combinant des ressorts à gaz avec des actionneurs électriques pour un contrôle de mouvement précis.
