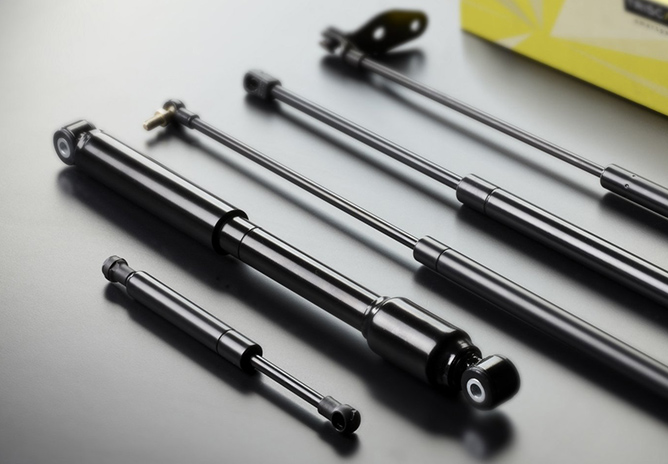

Ressorts à gaz , également appelés supports de levage, nécessitent un montage sûr et précis pour fonctionner de manière fiable. La méthode de montage final détermine la manière dont le ressort à gaz se connecte aux portes, panneaux ou équipements, affectant le mouvement, la stabilité et la manipulation de la charge. Choisir le bon raccord d'extrémité garantit un fonctionnement fluide, une durabilité et une sécurité dans diverses applications.
Extrémité de douille à bille
L'extrémité à rotule est la méthode de montage la plus courante pour les ressorts à gaz. Il comporte une douille sphérique qui s'enclenche sur une rotule correspondante, permettant un mouvement angulaire pendant le fonctionnement. Cette flexibilité réduit les contraintes sur le ressort à gaz et sur la structure connectée, ce qui le rend idéal pour les applications nécessitant un pivotement en douceur.
- Permet la rotation et le pivotement, minimisant l'usure.
- Facilite une installation et un remplacement faciles sans outils.
- Couramment utilisé dans les capots automobiles, les hayons et les couvercles de meubles.
Extrémité de l'œillet
L'extrémité de l'œillet est constituée d'une boucle circulaire conçue pour être boulonnée ou épinglée à une structure de montage. Il fournit une connexion rigide et sécurisée, ce qui le rend adapté aux applications où la rotation est limitée ou contrôlée. Les supports à œillets sont simples, économiques et largement utilisés dans les environnements industriels.
- Fournit une connexion ferme et fixe à la surface de montage.
- Facile à aligner et à sécuriser avec des boulons ou des broches.
- Commun dans les portes lourdes, les panneaux de machines et les équipements industriels.
Extrémité du goujon fileté
Les extrémités des goujons filetés ont une tige filetée saillante qui permet au ressort à gaz d'être boulonné directement à un composant correspondant. Cette méthode offre des options d'alignement et de réglage précises, ce qui la rend adaptée aux configurations nécessitant un positionnement exact ou un remplacement occasionnel du matériel de montage.
- Permet un réglage précis de la position de montage.
- Permet un remplacement facile des raccords d'extrémité ou du matériel.
- Largement utilisé dans les applications de meubles, d'équipements médicaux et de machines.
Extrémité de chape
L'extrémité de la chape comporte un support en forme de U à l'extrémité du ressort à gaz, fixé avec une goupille à travers la structure de montage. Cette conception offre une connexion pivotante solide et peut supporter des charges élevées, ce qui la rend idéale pour les applications lourdes ou industrielles où la stabilité et la résistance sont essentielles.
- Fournit un point de pivot robuste pour les charges lourdes.
- Gère les opérations à cycle élevé sans compromettre les performances.
- Commun dans les portes industrielles, les machines et les panneaux de grands équipements.
Extrémité du support ou de la bride
Les extrémités du support ou de la bride comportent une plaque plate ou un support de montage fixé au vérin à gaz, qui est boulonné directement à une surface. Cette méthode fournit une orientation fixe, offrant une rotation minimale, et convient aux installations où un alignement et une stabilité précis sont requis.
- Assure un montage stable avec un mouvement angulaire minimal.
- Idéal pour les armoires, les capots de machines ou les panneaux à mouvement contrôlé.
- Fournit une connexion sécurisée pour les applications modérées à intensives.
Comparaison des méthodes de montage d'extrémité
Comprendre les différences entre les méthodes de montage aide à sélectionner le bon type pour une application spécifique. Le tableau ci-dessous résume les principales caractéristiques :
| Type de fin | Rotation | Capacité de charge | Applications courantes |
| Douille à bille | Élevé | Modéré | Capots automobiles, couvercles de meubles |
| Oeillet | Faible | Modéré to High | Machinerie industrielle, portes lourdes |
| Goujon fileté | Faible to Medium | Modéré | Mobilier, matériel médical |
| Chape | Moyen | Élevé | Portes industrielles, panneaux lourds |
| Support / Bride | Faible | Modéré | Armoires, couvertures de machines |
Conclusion
La sélection de la bonne méthode de montage d’extrémité pour les ressorts à gaz est essentielle pour garantir un mouvement fluide, une durabilité et une sécurité. Les douilles à rotule permettent une rotation flexible, les œillets fournissent des connexions rigides, les extrémités de chape supportent de lourdes charges et les supports ou brides offrent une orientation stable. Comprendre ces options aide les ingénieurs et les concepteurs à choisir la bonne solution pour un large éventail d'applications industrielles, automobiles et de mobilier.
